पारदर्शक एलईडी स्क्रीन विरुद्ध पारंपारिक एलईडी डिस्प्ले

Weight kills more projects than budget does. That's the first thing worth knowing.

वजन बजेटपेक्षा जास्त प्रकल्प मारतात.

पारदर्शक पडदे वजन करतात3-12 kg/m²आणि धावा10 मिमी जाड. कॅबिनेटसह पारंपारिक पडदे वजन करतात30-50 kg/m²आणि मोजमाप50-150 मिमी खोल. मूळ खिडक्या असलेली हेरिटेज इमारत अनेकदा स्टीलच्या मजबुतीकरणाशिवाय पारंपारिक एलईडी वजनाला समर्थन देऊ शकत नाही ज्यामुळे हेरिटेज सूची नष्ट होईल. पारदर्शक पडदे स्ट्रक्चरल काम न करता थेट आतील काचेच्या पृष्ठभागावर माउंट होतात. इंस्टॉलेशनला महिन्यांऐवजी दिवस लागतात.

500 काचेच्या स्टोअरफ्रंटसह किरकोळ साखळीने संपूर्ण नेटवर्कवर इमारतींच्या संरचनेला स्पर्श न करता पारदर्शक स्क्रीन आणल्या. पारंपारिक स्क्रीनसह असेच प्रयत्न करण्यासाठी प्रत्येक स्थानावर सानुकूल स्ट्रक्चरल अभियांत्रिकी आवश्यक असेल-असे प्रकल्प व्याप्ती जे बहुतेक प्रस्तावांना अंतिम बजेट मंजुरीपर्यंत पोहोचण्यापूर्वीच नष्ट करते.

आम्ही प्रत्यक्षात काय तुलना करत आहोत

अनेक दशकांपासून, पारंपारिक LED स्क्रीन सर्वत्र-स्टेडियम स्कोअरबोर्ड, किरकोळ चिन्हे होत्या. त्यांनी चांगले काम केले: तेजस्वी, अचूक रंग, विश्वासार्ह. पण ते एक ट्रेडऑफ घेऊन आले जे आजूबाजूला कोणीही अभियंता करू शकत नाही: प्रत्येक स्क्रीन मुळात एक भिंत होती. अवरोधित प्रकाश, अवरोधित दृश्ये, जागा घेतली.

पारदर्शक एलईडी हे समीकरण पलटवते. एकूणच उत्पादनाची भिन्न श्रेणी.

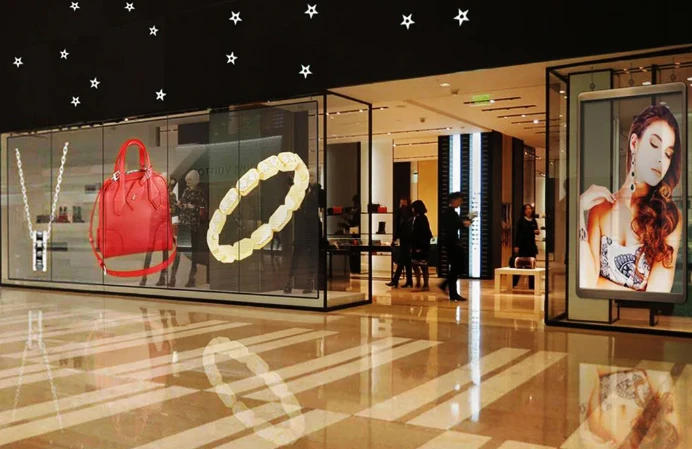

किरकोळ ऍप्लिकेशन हे सध्या सर्वाधिक वाढीचे कारण आहे. दुकानाच्या खिडक्या नेहमीच प्रमुख रिअल इस्टेट होत्या. तुम्हाला एकाच वेळी उत्पादने दाखवायची आहेत आणि जाहिराती चालवायची आहेत. पारंपारिक एलईडी स्क्रीन किंवा विंडो निवडण्यास भाग पाडते-. पारदर्शक एलईडी ही निवड पूर्णपणे काढून टाकते. ग्राहक एकाच वेळी प्रचारात्मक सामग्री आणि माल पाहतात. नायके आणि झारा फ्लॅगशिप स्थानांनी हे लवकर शोधून काढले. हे एकल वापर प्रकरण स्पष्ट करते की पारदर्शक एलईडी पाच वर्षांच्या आत कोनाडा उत्सुकतेपासून गंभीर व्यावसायिक विचारात का हलवली गेली.

ते कसे बांधले जातात

पारंपारिक स्क्रीन एका गोष्टीला प्राधान्य देतात: दिलेल्या क्षेत्रात शक्य तितक्या पिक्सेल क्रॅम करणे. LED चिप्स-कीSMD (सरफेस माउंट डिव्हाइस), COB (बोर्ड ऑन चिप), किंवा जुनेDIP (ड्युअल इन-लाइन पॅकेज)फॉरमॅट-पीसीबी सबस्ट्रेट्सवर घट्ट पॅक करा. ब्लॅक मास्क किंवा इपॉक्सी कोटिंग सभोवतालचा प्रकाश भिजवण्यासाठी आणि कॉन्ट्रास्ट वाढवण्यासाठी सर्वकाही कव्हर करते.

परिणाम स्वतःसाठी बोलतात. COB पटल वरील कॉन्ट्रास्ट रेशोवर मारा करतात20,000:1. पिक्सेल पिच तितक्याच छान जातातP0.6 मिमी4K आणि 8K डिस्प्लेसाठी. आउटडोअर युनिट्स पुश10,000 nits.

परंतु पारंपारिक एलईडी स्क्रीन्स त्यांच्यामधून जाणारा 100% प्रकाश रोखतात. त्या डिजिटल भिंती आहेत. प्रभावासाठी उत्तम, जिथे तुम्हाला पाहण्याची गरज आहे अशा कोणत्याही गोष्टीसाठी भयानक.

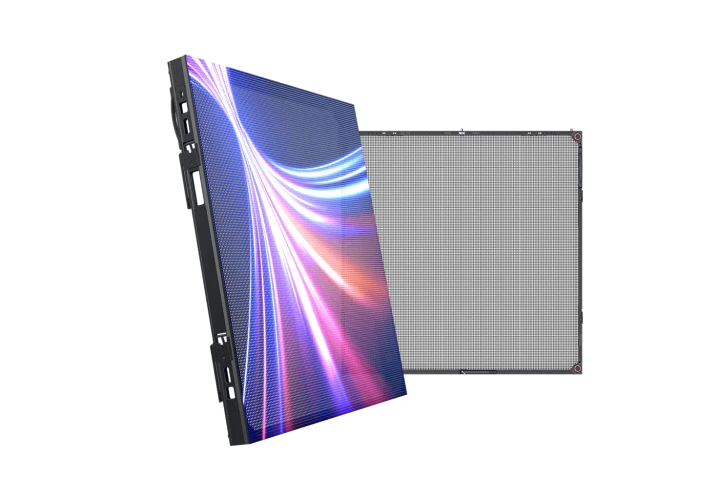

पारदर्शक पडदे विरुद्ध टोकापासून सुरू होतात. पिक्सेलची संख्या वाढवण्याऐवजी, प्रतिमेची गुणवत्ता स्वीकार्य ठेवत प्रकाश पडू देण्याच्या आसपास ते डिझाइन केलेले आहेत. तीन मुख्य पद्धती अस्तित्वात आहेत.पट्टी-आधारित डिझाइनअरुंद ॲल्युमिनियम किंवा PCB पट्ट्यांवर LED चिप्स ठेवा ज्यामध्ये अंतर आहे- प्रकाश अंतरावर अवलंबून 60-90% पारदर्शकता गाठतो.चित्रपट-आधारित आवृत्त्यासूक्ष्म-एलईडी अल्ट्रा-पातळ पारदर्शक सब्सट्रेट्समध्ये एम्बेड करा (सुमारे 4 मिमी जाड, वजन 3-6 किलो/m²) जे थेट विद्यमान काचेवर चिकटतात.ग्लास-एकात्मिक डिझाइनदुहेरी काचेच्या थरांमधील सँडविच एलईडी घटक, आर्किटेक्चरल काचेला डिस्प्ले पृष्ठभागामध्ये बदलणे.

पट्ट्यांमधील अधिक अंतर म्हणजे जास्त प्रकाश, परंतु प्रति चौरस मीटर कमी पिक्सेल. प्रत्येक पारदर्शक पडदा या दोन गोष्टींमधील तडजोड आहे.

Transparent screens start from the opposite end.

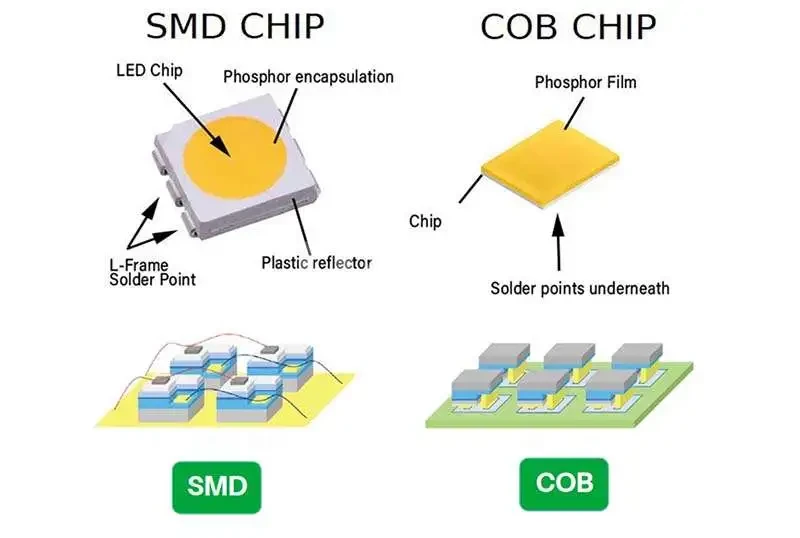

एलईडी पॅकेजिंग प्रकार

SMD-सरफेस माउंट डिव्हाइसअनेक दशकांपासून आहे. लहान प्लास्टिकच्या घरांमध्ये वैयक्तिक चिप्स, PCB वर सोल्डर केल्या जातात. तंत्रज्ञान सरळ आहे, जे तंतोतंत त्याचा फायदा आहे. पुरवठा साखळी परिपक्व आहेत, तंत्रज्ञांना त्याच्याशी कसे कार्य करावे हे माहित आहे आणि जेव्हा एकच एलईडी मरतो तेव्हा संपूर्ण मॉड्यूल बदलल्याशिवाय ते बदलले जाऊ शकते. हे सर्वात सिद्ध आणि विश्वासार्ह LED तंत्रज्ञान आहे: अत्याधुनिक नाही-, सातत्यपूर्ण कार्यशील, खर्च- देखभाल करण्यासाठी प्रभावी. कॉन्ट्रास्ट आजूबाजूला बसतो1,200-1,800:1. बहुतेक युनिट्स सुमारे टिकतात50,000 तासचमक लक्षणीय कमी होण्यापूर्वी. P1.2 किंवा खडबडीत कोणत्याही गोष्टीसाठी, चांगल्या कारणास्तव SMD ही डीफॉल्ट निवड राहते.

COBजिथे गोष्टी मनोरंजक-आणि महाग होतात. चिप ऑन बोर्ड वैयक्तिक प्लास्टिक घरे पूर्णपणे वगळते. एकापेक्षा जास्त एलईडी चिप्स थेट सब्सट्रेटवर बसवल्या जातात, त्यानंतर ते एका राळ थराने झाकले जातात. अभियांत्रिकीला तिथून कॅस्केडचा फायदा होतो: उष्णता अंदाजे 3x अधिक चांगल्या प्रकारे पसरते (उष्णतेला अडकवणारे प्लॅस्टिक घरे नाहीत), कॉन्ट्रास्ट उलटून जातो20,000:1(एकत्रित पृष्ठभाग सभोवतालचा प्रकाश अधिक प्रभावीपणे शोषून घेतो), आणि आयुर्मान पलीकडे वाढते100,000 तास. P1.0 च्या खाली असलेल्या अल्ट्रा-सुरेख खेळपट्ट्यांसाठी हा एकमेव व्यवहार्य पर्याय आहे. ट्रेडऑफ: जेव्हा काहीतरी अयशस्वी होते, तेव्हा संपूर्ण मॉड्यूलला येथे बदलण्याची आवश्यकता असतेप्रति घटना $200-300. आणि आगाऊ किंमत लक्षणीय जास्त चालते. तंत्रज्ञान ब्रॉडकास्ट स्टुडिओ आणि उच्च-कॉर्पोरेट वातावरणास अनुकूल आहे. हे हॉटेल लॉबीसाठी जास्त गुंतवणूकीचे प्रतिनिधित्व करते.

Then there's GOB-SMD with a protective coating.

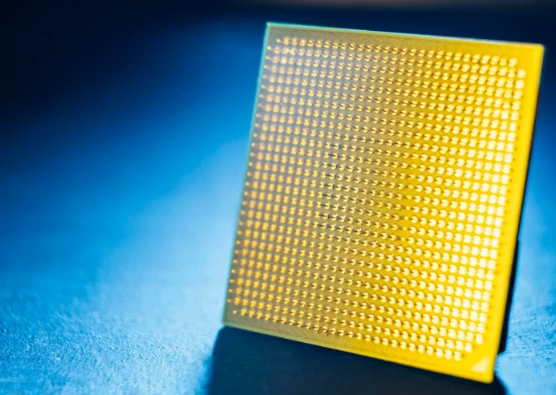

मग आहेGOB-संरक्षक आवरणासह SMD. बोर्ड वर गोंद. समान अंतर्निहित तंत्रज्ञान, परंतु एलईडी पृष्ठभाग झाकणाऱ्या ऑप्टिकल गोंदच्या थराने. हे SMD च्या दुरुस्तीचे अर्थशास्त्र ठेवताना शारीरिक संपर्क आणि आर्द्रता विरूद्ध चांगले टिकाऊपणा प्रदान करते. काही इंटिग्रेटर उच्च-रहदारी किरकोळ वातावरणासाठी याची जोरदार शिफारस करतात. इतर बहुतेक अनुप्रयोगांसाठी ते अनावश्यक मानतात. विशिष्ट वापराच्या प्रकरणांवर अवलंबून परिणाम बदलतात.

बहुतेक पारदर्शक स्क्रीन सुधारित पट्टी-आधारित SMD माउंटिंग किंवा विशेष पारदर्शक सब्सट्रेट्स वापरतात. काही प्रीमियम मॉडेल्स COB-पारदर्शक हायब्रिड पद्धती वापरतात.

चष्मा जे खरोखर महत्त्वाचे आहेत (आणि ते नसलेले)

सर्व चष्मा समान लक्ष देण्यास पात्र नाहीत.

पारदर्शकता

पासून पारदर्शकता श्रेणी५०% ते ९५%कॉन्फिगरेशनवर अवलंबून पारदर्शक स्क्रीनवर. पारंपारिक 0% वर बसतात- ते कसे कार्य करतात हे मूलभूत आहे. खडबडीत पिक्सेल पिच म्हणजे LED पट्ट्यांमधील अधिक अंतर, अधिक प्रकाश त्यातून जातो. P9.26 वर पुश करा आणि तुम्हाला 80% पारदर्शकता मिळेल, परंतु त्या वेळी तुम्ही फक्त मोठ्या-प्रमाणात पाहण्यासाठी-बिल्डिंगच्या दर्शनी भागासाठी योग्य असाल.

ठराव

ठराव पारंपारिक LED च्या स्पष्ट विजय आहे. COB म्हणून दंड जातोP0.4. साधारण SMD पारंपारिक स्क्रीन आजूबाजूला तळाशी आहेतP1.0-P1.2. पारदर्शक स्क्रीन सध्या कमाल आहेP2.6. बहुतेक AV इंटिग्रेटर द्रुत गणना वापरतात: मीटरमध्ये किमान आरामदायी दृश्य अंतर मिळविण्यासाठी पिक्सेल पिच (मिमीमध्ये) 0.3 ने विभाजित करा. त्यामुळे P3.9 पारदर्शक स्क्रीनला पिक्सेलेशन अदृश्य होण्यापूर्वी सुमारे 13 मीटर आवश्यक आहे. P1.2 पारंपारिक स्क्रीन फक्त 4 मीटर बाहेरून तीक्ष्ण दिसते.

चमक

घरातील वापरासाठी, पारदर्शक एलईडी सामान्यत: आउटपुट करते800-2,500 nits. पारंपारिक इनडोअर स्क्रीन चालतात600-1,500 निट्स-अनेक सेटअपमध्ये पारदर्शकता प्रत्यक्षात एक किनार आहे. स्टोअरफ्रंटला अधिक पंच आवश्यक आहे: पारदर्शक स्क्रीन सहसा चालतात4,000-5,500 निट्स. थेट सूर्यप्रकाश म्हणजे जेथे पारंपारिक अजूनही वर्चस्व-ते ढकलतात5,000-10,000 nitsकाचेच्या मागे पारदर्शक पडदे 6,000 nits च्या खाली संघर्ष करतात.

कॉन्ट्रास्ट आणि रंग

कॉन्ट्रास्ट आणि रंग-येथे पारंपारिक एलईडीचे वर्चस्व आहे आणि हे बदलणार नाही. ब्लॅक मास्क डिझाईन सभोवतालचा प्रकाश शोषून घेते, ज्यामुळे सखोल काळे तयार होतात. COB तंत्रज्ञान पोस्ट लॅब- वर मोजलेले कॉन्ट्रास्ट गुणोत्तर20,000:1. जिथे पारंपारिक पडदे काळे दिसतात, पारदर्शक पडदे त्यांच्या मागे जे काही आहे ते दाखवतात. कॉन्फरन्स रूम, पार्किंग लॉट, डेलाइट. कितीही अभियांत्रिकी हे निराकरण करू शकत नाही- प्रकाश पडणे हे अंतर्निहित आहे.

आपण प्रत्यक्षात काय पैसे द्याल

या FOB शेन्झेन किमती आहेत-उत्तर अमेरिका किंवा युरोपमध्ये उतरलेल्या किमती साधारणपणे १५-२५% जोडतात. किमतीत चढ-उतार; Q1 आणि Q3 2024. दरम्यान LED चिपची किंमत अंदाजे 12% कमी झाली

पारदर्शक एलईडी

एंट्री-स्तरीय बाजू-उत्सर्जक पॅनेल चालतात$580-950/m². मध्य-श्रेणी समोरील-उत्सर्जक-जिथे बहुतेक व्यावसायिक प्रतिष्ठाने उतरतात-$1,100-2,400/m². पारदर्शक फिल्म LED साठी जाते$1,150-2,800/m². होलोग्राफिक पारदर्शक डिस्प्ले पुश$1,400-3,200/m².

पारंपारिक एलईडी

आउटडोअर SMD (P4-P10) सर्वात स्वस्त आहे$150-400/m². इनडोअर SMD (P1.5-P3) चालते$300-800/m². फाइन-पीच COB (P0.9-P1.2) हिट$1,000-2,500/m². अल्ट्रा-फाईन COB (P0.6 आणि खाली) वाजता सुरू होते$3,000+/m².

स्थापनापारदर्शक LED साठी सामान्यत: $200 चालते-500/m²-सरळ विद्यमान काचेवर माउंटिंग. पारंपारिक LED इंस्टॉलेशन $500-2,000/m² चालते एकदा तुम्ही संरचनात्मक आवश्यकता लक्षात घेता. या ठिकाणी सुरुवातीला नमूद केलेला वजनाचा फरक बजेटमध्ये दिसून येतो.

वार्षिक ऊर्जा खर्चदररोज 12 तास चालणाऱ्या 100m² इंस्टॉलेशनवर: पारदर्शकांसाठी अंदाजे $3,000-4,500, पारंपारिकसाठी $5,000-7,500. पारदर्शक स्क्रीन 30-40% कमी पॉवर खेचतात-प्रति चौरस मीटर कमी LED चिप्स, सक्रिय वायुवीजन ऐवजी निष्क्रिय थंड.

सामग्री निर्मितीदुसरे व्हेरिएबल जोडते लोक विसरतात. पारदर्शक प्रदर्शनांना पारदर्शक पार्श्वभूमीसाठी डिझाइन केलेली सामग्री आवश्यक असते-काळे क्षेत्र पारदर्शक म्हणून दाखवतात.

स्थापना आणि देखभाल वास्तविकता

पारदर्शक LED स्क्रीन चिकट, चुंबकीय प्रणाली किंवा यांत्रिक क्लिप वापरून थेट काचेच्या पृष्ठभागावर माउंट करतात. बऱ्याच अनुप्रयोगांसाठी स्टीलची रचना नाही. टाइमलाइन: दिवस ते आठवडे.

पारंपारिक एलईडी स्क्रीन्सना समर्पित सपोर्ट स्ट्रक्चर्स, वेट लोडिंग कॅलक्युलेशन, घराबाहेर वारा भार विश्लेषण, बांधकाम परवानग्या वारंवार आवश्यक असतात. टाइमलाइन: आठवडे ते महिने.

देखभाल देखील वेगळ्या प्रकारे कार्य करते. पारदर्शक पडदे मॉड्युलर स्ट्रिप/पॅनल रिप्लेसमेंट वापरतात. एकल-तंत्रज्ञ सेवेसाठी घटक पुरेसे हलके आहेत. पारंपारिक SMD स्क्रीन वैयक्तिक LED बदलण्याची परवानगी देतात परंतु अचूक सोल्डरिंग-$10-15 प्रति घटनेसह कुशल तंत्रज्ञांची आवश्यकता असते. पारंपारिक COB स्क्रीन्सना प्रति दुरुस्ती घटना $200-300+ दराने मॉड्यूल-स्तर बदलण्याची आवश्यकता असते, जरी अपयश कमी वेळा होते.

जेथे प्रत्येक संबंधित आहे

काही प्रकल्प साहजिकच एका शिबिरात येतात.

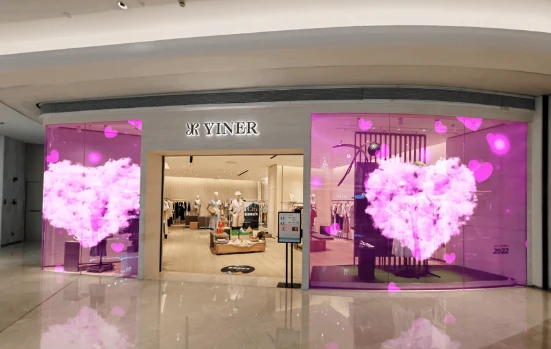

पारदर्शक एलईडी विजय:काचेच्या पडद्याच्या भिंतींच्या इमारती जेथे वास्तुकला अबाधित ठेवताना दर्शनी भाग मीडिया पृष्ठभाग बनतात. शॉपिंग मॉल ॲट्रिअम आणि काचेचे विभाजन. प्रदर्शन हॉल आणि संग्रहालये भौतिक डिस्प्लेवर डिजिटल सामग्रीचा थर देतात. ऑटोमोटिव्ह शोरूम्स. स्टेज आणि इव्हेंटची पार्श्वभूमी जिथे कलाकार स्क्रीनद्वारे दिसतात.

पारंपारिक एलईडी विजय:थेट सूर्यप्रकाशात जास्तीत जास्त चमक आवश्यक असलेल्या बाह्य जाहिरातींचे फलक. स्टेडियम 50+ मीटरवर प्रदर्शित होते जेथे उत्कृष्ट पिक्सेल पिच अप्रासंगिक आहे. ब्रॉडकास्ट स्टुडिओ आणि नियंत्रण कक्ष जेथे रंग अचूकता बोलणीयोग्य नाही-. शेकडो स्क्वेअर मीटर व्यापणारे कॉन्सर्टचे मुख्य पडदे. ट्रान्सपोर्टेशन हब माहिती प्रदर्शित करते जेथे पारदर्शकता काहीही जोडत नाही.

कोणता?

तुम्ही जतन करू इच्छिता असा काच आहे का? अंतराळाचे कार्य कसे चालते यासाठी नैसर्गिक प्रकाश महत्त्वाचा आहे का? रचना 30-50 kg/m² हाताळू शकते? पाहण्याचे सामान्य अंतर किती आहे? बजेटमध्ये स्ट्रक्चरल इंजिनिअरिंगचा हिशेब असणे आवश्यक आहे का?

काचेच्या आर्किटेक्चर आणि नैसर्गिक प्रकाशाचा समावेश असलेल्या प्रकल्पांच्या वाढत्या श्रेणीसाठी, पारदर्शक एलईडी डिफॉल्ट विचारात घेण्याच्या मनोरंजक पर्यायापासून बदलला आहे. इतर सर्व गोष्टींसाठी-आउटडोअर होर्डिंग, ब्रॉडकास्ट स्टुडिओ, स्टेडियम डिस्प्ले-पारंपारिक LED हे नेहमीच होते तेच राहते: सिद्ध, चमकदार, किफायतशीर-प्रभावी आणि पूर्णपणे अपारदर्शक.
