एलसीडी मॉड्यूल ट्रबलशूटिंग: सामान्य डिस्प्ले समस्यांचे निदान आणि निराकरण कसे करावे

या अपयशांचे नमुने आहेत आणि बहुतेक 30 मिनिटांत किंवा त्यापेक्षा कमी वेळेत निदान करता येतात. समस्यानिवारण प्रत्यक्षात कसे कार्य करते याबद्दल या मार्गदर्शकाची रचना केली आहे: आपण स्क्रीनवर जे पाहू शकता त्यापासून प्रारंभ करून, नंतर कारणासाठी मागे कार्य करणे. आपण राखले की नाहीव्यावसायिक एलसीडी डिस्प्ले स्क्रीनरिटेलमध्ये, सार्वजनिक किऑस्कमध्ये पॅनेल चालवा किंवा विकासादरम्यान एम्बेडेड हार्डवेअर डीबग करा, निदान प्रक्रिया समान आहे.

त्वरित लक्षण संदर्भ

तुमचा पहिला फिल्टर म्हणून हे टेबल वापरा. अनेक कारणांमुळे एकच लक्षण निर्माण होऊ शकते, त्यामुळे त्याला सुरुवातीची दिशा माना, अंतिम उत्तर नाही.

एलसीडी मॉड्यूल अयशस्वी होण्याचे कारण काय?

बॅकलाइट डिग्रेडेशन

LCD मॉड्यूल्समध्ये बॅकलाइट हा सर्वात सामान्य एकल-घटक बिघाड आहे. एलईडी ॲरे त्यांच्या ऑपरेशनल लाइफवर हळूहळू मंद होतात - उत्पादक विरुद्ध उत्पादने पात्र ठरतातJEDEC सेमीकंडक्टर विश्वसनीयता चाचणी मानके, आणि रेट केलेले जीवनकाल ग्राहक-ग्रेड आणि औद्योगिक-ग्रेड पॅनेलमध्ये लक्षणीयरीत्या बदलतात. तुमच्या ऑपरेटिंग परिस्थितीनुसार रेट केलेल्या सेवा जीवनासाठी तुमच्या विशिष्ट मॉड्यूलच्या डेटाशीटचा नेहमी संदर्भ घ्या, सामान्य उद्योग आकृती नाही.

खराब झालेल्या बॅकलाइटसह डिस्प्ले अजूनही इलेक्ट्रिकल तपासण्या पास करतो. पॅनेल कार्यरत आहे - ते फक्त सामान्य सभोवतालच्या प्रकाशात वाचनीय प्रतिमा तयार करू शकत नाही. जर स्क्रीन अंधुक खोलीत स्वीकारार्ह दिसत असेल परंतु कार्यालयाच्या उजेडात किंवा घराबाहेर जवळजवळ अदृश्य होत असेल, तर बॅकलाइट ही पहिली गोष्ट आहे ज्याची चाचणी घ्या.

⚠️ सामान्य चूक:ब्राइटनेस कमाल वर ढकलून मंद बॅकलाइटची भरपाई. हे LED पोशाख वाढवते आणि आधीच कमी होत असलेल्या-घटकाचे उर्वरित उपयुक्त आयुष्य कमी करते. सुरवातीपासून योग्य ब्राइटनेस हेडरूमसह हार्डवेअर निवडल्याने समस्या पूर्णपणे टळते - काय वेगळे करते ते पहाव्यावसायिक-ग्रेड LCD मॉड्यूल्सग्राहक-श्रेणी पर्यायांकडून.

कनेक्टर आणि केबल समस्या

रिबन केबल्स, झेब्रा कनेक्टर आणि सोल्डर जॉइंट्स कंपन, थर्मल सायकलिंग आणि वारंवार फ्लेक्स अंतर्गत खराब होतात. अयशस्वी मोड जवळजवळ नेहमीच अधूनमधून असतो: विशिष्ट अभिमुखतेवर चकचकीत होणे, कंपन अंतर्गत डिस्प्ले सेगमेंट सोडणे, किंवा स्क्रीन जी स्टार्टअपवर कार्य करते परंतु ऑपरेटिंग तापमानात अपयशी ठरते. भाग ऑर्डर करण्यापूर्वी प्रत्येक कनेक्टर पुन्हा सेट केल्याने फील्ड तक्रारींचा महत्त्वपूर्ण हिस्सा शून्य खर्चात सोडवला जातो.

पर्यावरणीय ताण

थंडीमुळे द्रव क्रिस्टल प्रतिसाद कमी होतो; उष्णता ध्रुवीकरण वाढवते आणि चिकटवते डिलेमिनेशन; आर्द्रता इलेक्ट्रोड्सला आतून खराब करते, गहाळ डिस्प्ले सेगमेंट तयार करते जे आठवड्यांनंतर हळूहळू खराब होते. नेहमी सर्वात वाईट परिस्थितीसाठी निर्दिष्ट करा-, सरासरी नाही. मागणी असलेल्या वातावरणातील अनुप्रयोगांसाठी,जुळलेल्या पर्यावरणीय रेटिंगसह एकत्रित एलसीडी डिस्प्ले सोल्यूशन्सतैनातीपूर्वी मूल्यांकन करणे योग्य आहे, फील्ड अयशस्वी झाल्यानंतर नाही.

⚠️ सामान्य चूक:प्रयोगशाळेच्या परिस्थितीत डिस्प्लेची चाचणी करणे आणि मॉड्यूलचा रेट केलेला IP वर्ग आणि तापमान श्रेणी प्रत्यक्षात उपयोजन वातावरणाशी जुळते याची पडताळणी न करता घराबाहेर, कोल्ड वेअरहाऊसमध्ये किंवा ओलावा - स्त्रोताजवळ असेच कार्य करेल असे गृहीत धरून.

वीज पुरवठा समस्या आणि चालक दोष

व्होल्टेज स्पाइकमुळे तात्काळ ड्रायव्हर आयसीचे नुकसान होते. डीसी रेल - वरील पुरवठा तरंग - AC आवाजामुळे अधिक सूक्ष्म, संचयी नुकसान होते: यादृच्छिक रीसेट, प्रतिमा आवाज आणि लहान एलईडी लाइफ. तुमच्या मॉड्युलच्या कमाल अनुमत रिपल व्होल्टेजसाठी त्याच्या डेटाशीटचा सल्ला घ्या; सर्व पॅनल प्रकारांवर लागू होणारे कोणतेही सार्वत्रिक थ्रेशोल्ड नाही.

फर्मवेअर बग आणि प्रोटोकॉल न जुळणे ही एक वेगळी श्रेणी आहे जी हार्डवेअर अपयशाची खात्रीपूर्वक नक्कल करते. बोर्ड स्वॅप किंवा सॉफ्टवेअर अपडेटनंतर पांढरा स्क्रीन किंवा स्क्रॅम्बल्ड आउटपुट ही अनेकदा कॉन्फिगरेशन एरर असते, तुटलेली पॅनेल नसते. हा फरक तेव्हा महत्त्वाचा असतोएलसीडी आणि एलईडी बार स्क्रीन फॉरमॅटची तुलना करणे- भिन्न तंत्रज्ञानामध्ये भिन्न प्रोटोकॉल वर्तन आणि दोष स्वाक्षरी असतात.

सहा-चरण निदान प्रक्रिया

याद्वारे क्रमाने कार्य करा. तुम्ही दोष ओळखताच थांबा - अनावश्यक स्वॅप्स वेळ वाया घालवतात आणि नवीन व्हेरिएबल्स सादर करा.

पायरी 1 - पॉवरपूर्वी व्हिज्युअल तपासणी-चालू.पॅनेलच्या मागे क्रॅक, कंडेन्सेशन, PCB वर बर्न मार्क्स आणि विस्थापित किंवा किंक केलेल्या रिबन केबल्स पहा. आपल्याला शारीरिक नुकसान आढळल्यास, शक्ती लागू करू नका. लहान कनेक्शनमुळे कॅस्केडिंग नुकसान होऊ शकते जे मूळ दोषापेक्षा खूप महाग आहे.

चरण 2 - इनपुट व्होल्टेज सत्यापित करा.मॉड्यूलच्या पॉवर इनपुट पिनवर मल्टीमीटर वापरा. TFT पॅनेलसाठी ठराविक रेट केलेले व्होल्टेज 3.3V, 5V, किंवा 12V आहेत - तुमचे डेटाशीट तपासा. 5% पेक्षा जास्त रीडिंग बाहेरील स्पेक तपासाची हमी देते. अधूनमधून होणाऱ्या दोषांसाठी, डेटाशीटच्या स्वीकार्य तपशीलाविरूद्ध पुरवठा रिपल तपासण्यासाठी ऑसिलोस्कोप जोडा.

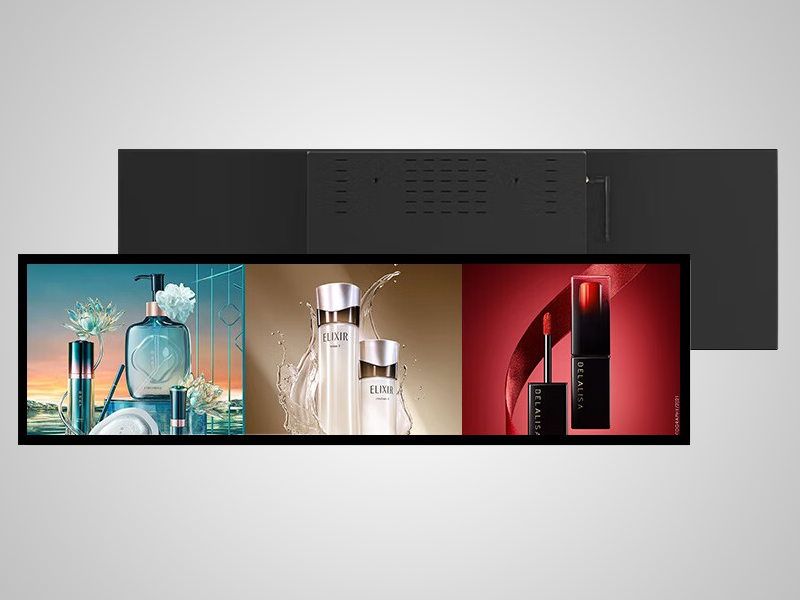

पायरी 3 - बॅकलाइट अलग करा.अंधुक खोलीत, पॅनेलच्या पृष्ठभागावर एका कोनात फ्लॅशलाइट चमकवा. जर तुम्ही अस्पष्ट प्रतिमा बनवू शकत असाल तर, पॅनेल कार्यशील आहे आणि फक्त बॅकलाइट अयशस्वी झाला आहे. ही एकल चाचणी 10 सेकंदांत अर्धा निदान झाड काढून टाकते - आणि त्यावर तितकेच चांगले कार्य करतेबार-स्वरूप LCD डिस्प्लेमानक आयताकृती पॅनेलप्रमाणे.

पायरी 4 - केबल आणि बोर्ड पद्धतशीरपणे बदला.एक ज्ञात-चांगला चाचणी नमुना लोड करा. रिबन केबलला सत्यापित कार्यरत युनिटसह बदला. दोष केबलचे अनुसरण करत असल्यास, केबल ही समस्या आहे. तो बोर्ड सोबत राहिला तर बोर्ड पुढे आहे. सर्वात कमी खर्चिक, सर्वात प्रवेशयोग्य घटक प्रथम बदला.

चरण 5 - संप्रेषण प्रोटोकॉल तपासा.बोर्ड स्वॅप नंतर पांढरा स्क्रीन किंवा विस्कळीत आउटपुट जवळजवळ नेहमीच कॉन्फिगरेशन त्रुटी असते. डेटाशीटवर बॉड रेट (UART), SPI मोड (CPOL/CPHA), किंवा I2C पत्ता सत्यापित करा. या चरणात दोषांचा असमान वाटा पकडला जातोकिओस्क प्रदर्शन वातावरणजेथे मॉड्यूल फील्डमध्ये बदलले जातात, अनेकदा अपूर्ण दस्तऐवजीकरणातून.

पायरी 6 - बेंचवर फील्ड कंडिशनची प्रतिकृती बनवा.प्रयोगशाळेत काम करणाऱ्या परंतु डिप्लॉयमेंटमध्ये अयशस्वी होणाऱ्या डिस्प्लेचे थर्मल किंवा कंपन मूळ कारण असते. 22 अंशांवर किरकोळ असलेला कनेक्टर 55 अंशांवर पूर्णपणे उघडू शकतो. बेंच चाचणी दरम्यान नियंत्रित उष्णता लागू करा - ठराविक तापमानाच्या वर दिसणारा दोष थर्मल विस्तार थेट यंत्रणा म्हणून ओळखतो.

दुरुस्ती किंवा बदली? एक निर्णय फ्रेमवर्क

दुरुस्ती तेव्हा अर्थ प्राप्त होतोदोष एका बदलण्यायोग्य घटक - केबल, एक बॅकलाइट ॲरे, फर्मवेअर अपडेट - मध्ये स्थानिकीकृत केला जातो - मॉड्यूल हे अशा प्रणालीचा भाग आहे जेथे बदली सोर्सिंगमध्ये महत्त्वपूर्ण डाउनटाइम किंवा रीडिझाइन समाविष्ट असते आणि दुरुस्तीची किंमत नवीन युनिटपेक्षा स्पष्टपणे कमी असते.

बदली अधिक अर्थ प्राप्त होतो तेव्हाअनेक लक्षणे एकाच वेळी दिसतात. मंद बॅकलाइट, कनेक्टर वेअर आणि इमेज घोस्टिंग एकत्र दिसणे हे सेवा आयुष्याच्या समाप्तीचे एक विश्वासार्ह सूचक आहे, एकच निराकरण करण्यायोग्य दोष नाही. बदलणे देखील अर्थपूर्ण आहे जेव्हा वर्तमान मॉड्यूल अधिक चांगले तपशील प्रदान करते - उच्च ब्राइटनेस, विस्तृत ऑपरेटिंग तापमान, चांगले प्रवेश संरक्षण - जे भविष्यातील देखभाल ओझे कमी करेल.

कोणत्याही मार्गावर जाण्यापूर्वी, या पाच प्रश्नांद्वारे कार्य करा:

1. हे युनिटचे पहिले अपयश आहे, की याआधी अयशस्वी झाले आहे?
2. दोष एका, बदलण्यायोग्य घटकापुरता मर्यादित आहे का?
3. एकूण दुरुस्तीचा खर्च - भाग, श्रम आणि डाउनटाइम - बदली खर्चाच्या खाली स्पष्टपणे राहतो का?
4. दुरुस्ती केलेले युनिट सिस्टमच्या उर्वरित सेवा आवश्यकतेनुसार वास्तवात टिकेल का?
5. वर्तमान बदली या अनुप्रयोगासाठी अर्थपूर्णपणे अधिक चांगली वैशिष्ट्ये ऑफर करते का?

तीन किंवा अधिक उत्तरे प्रतिस्थापनास अनुकूल असल्यास, तो सामान्यतः स्पष्ट मार्ग आहे. पूर्ण ब्राउझ कराउत्पादन श्रेणीकिंवातज्ञांशी बोलासोर्सिंग बद्दल. रिटेल आणि साइनेज संदर्भांसाठी,रिटेल साइनेजसाठी सानुकूल एलसीडी कॉन्फिगरेशनडायरेक्ट लाईक-फॉर-जसे स्वॅपपेक्षा बरेचदा चांगले दीर्घकालीन अर्थशास्त्र देते.

प्रतिबंधात्मक देखभाल

• पर्यावरण नियंत्रणे:मॉड्युलचे रेट केलेले तापमान आणि आर्द्रता श्रेणीमध्ये, नियोजनासाठी सर्वात वाईट{0}}स्थिती वापरून तैनात करा. उच्च-आर्द्रता असलेल्या वातावरणात, सत्यापित IP रेटिंगसह सीलबंद संलग्नक ही एक आवश्यकता आहे, खबरदारी नाही.
• उर्जा व्यवस्थापन:हार्डवेअर सर्ज संरक्षणासह विनियमित पुरवठा वापरा. जास्तीत जास्त ब्राइटनेस - वर सतत बॅकलाइट्स चालवणे टाळा ॲडॉप्टिव्ह ब्राइटनेस कंट्रोल वापरण्यावर दृश्यमान परिणाम न करता LED पोशाख कमी करते.
• अनुसूचित तपासणी:मासिक - कनेक्टर सीटिंग तपासा आणि कंडेन्सेशन पहा. त्रैमासिक - निदान चाचणी नमुना चालवा आणि लोड अंतर्गत पुरवठा व्होल्टेज सत्यापित करा. दरवर्षी - पुरवठा तरंग तपासा आणि डिलेमिनेशन किंवा पोलारायझर एजिंगसाठी ऑप्टिकल स्तरांची तपासणी करा.

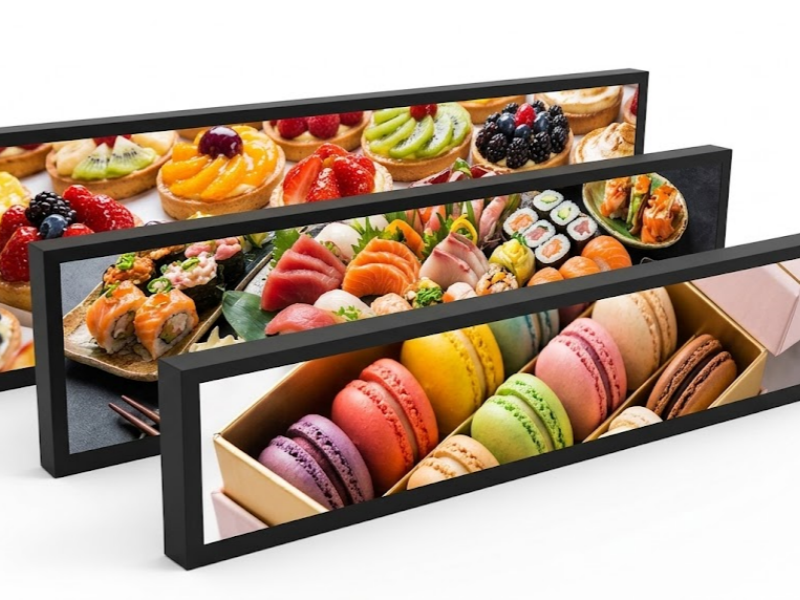

साठीस्वयं-सेवा टर्मिनलतैनाती उच्च-रहदारी वातावरणात सतत चालू असते, त्रैमासिक तपासणी ही सर्वोच्च-मूल्य एकल देखभाल क्रियाकलाप आहे.सुपरमार्केट वातावरणात वापरल्या जाणाऱ्या ताणलेल्या एलसीडी स्क्रीनआर्द्रता आणि स्वच्छता रसायनांच्या विशिष्ट प्रदर्शनास सामोरे जावे जे मानक देखभाल वेळापत्रक पूर्णपणे संबोधित करू शकत नाही.

वारंवार विचारले जाणारे प्रश्न

माझा एलसीडी पांढरा स्क्रीन दाखवते - पॅनेल तुटले आहे का?

आवश्यक नाही. एक पांढरा स्क्रीन शारीरिक नुकसानापेक्षा अधिक वेळा संप्रेषण किंवा आरंभिक अपयश आहे. मॉड्यूलच्या डेटाशीटवर प्रोटोकॉल कॉन्फिगरेशन - बॉड रेट, SPI मोड, किंवा I2C पत्ता - सत्यापित करा. हे विशेषतः फर्मवेअर अपडेट किंवा बोर्ड स्वॅप नंतर संबंधित आहे जेथे सेटिंग्ज योग्यरित्या हस्तांतरित झाल्या नसतील.

बॅकलाइट किंवा एलसीडी पॅनेल अयशस्वी झाले असल्यास मी कसे सांगू?

अंधुक खोलीत एका कोनात स्क्रीनच्या पृष्ठभागावर फ्लॅशलाइट चमकवा. जर तुम्हाला एक अस्पष्ट प्रतिमा दिसत असेल तर, पॅनेल योग्यरित्या आउटपुट तयार करत आहे आणि फक्त बॅकलाइट अयशस्वी झाला आहे. फ्लॅशलाइट अंतर्गत कोणतीही प्रतिमा नाही याचा अर्थ दोष पॅनेलमध्ये, ड्रायव्हर बोर्डमध्ये किंवा त्यांच्या दरम्यानच्या सिग्नल मार्गामध्ये आहे.

मॉड्यूल बदलल्याशिवाय फ्लिकरिंग डिस्प्ले निश्चित केला जाऊ शकतो का?

बहुतेक प्रकरणांमध्ये, होय. फ्लिकरिंग सामान्यतः एक सैल रिबन केबल, सीमांत सोल्डर जॉइंट किंवा जास्त पुरवठा लहरीमुळे होते. कनेक्टर पुन्हा स्थापित करणे आणि लोड अंतर्गत पुरवठा व्होल्टेज स्थिरता सत्यापित करणे कोणत्याही घटक बदलण्याची आवश्यकता होण्यापूर्वी बहुतेक चकचकीत तक्रारींचे निराकरण करते.

ओलाव्याच्या संपर्कात आलेल्या डिस्प्लेवर पॉवर करणे सुरक्षित आहे का?

नाही. पॉवर लागू करण्यापूर्वी मॉड्यूलला कमी-आर्द्रता वातावरणात पूर्णपणे कोरडे होऊ द्या. ओल्या डिस्प्लेवर पॉवर केल्याने इलेक्ट्रोडला गंज आणि शॉर्ट सर्किट्सचा धोका असतो ज्यामुळे पॅनेलला कायमचे नुकसान होऊ शकते.

माझा डिस्प्ले बेंचवर का काम करतो पण फील्डमध्ये अयशस्वी का होतो?

इंटरमिटंट फील्ड-फक्त बिघाड जवळजवळ नेहमीच ऑपरेटिंग तापमानात थर्मल विस्तार, कंपन-प्रेरित कनेक्टर इंटरमिटेंसी किंवा स्टार्टअप दरम्यान कंडेन्सेशनमुळे होतात. बेंच चाचणी दरम्यान वास्तविक उपयोजन वातावरण - तापमान, कंपन, आर्द्रता - प्रतिकृती तयार करा. मागणीची परिस्थिती अधिक सुसंगतपणे हाताळणारे हार्डवेअर निवडण्याच्या मार्गदर्शनासाठी,उच्च-कार्यक्षमता LCD डिस्प्ले पर्यायांचे हे विहंगावलोकनसर्वात महत्त्वाचे असलेले तपशील फरक कव्हर करते.

निष्कर्ष

एलसीडी मॉड्यूल फेल्युअर्स वाचण्यायोग्य आहेत एकदा तुम्हाला काय शोधायचे हे माहित आहे. गडद पॅनेल, एक चकचकीत स्क्रीन, विस्कळीत आउटपुट - संभाव्य कारणांच्या व्यवस्थापित करण्यायोग्य सूचीमध्ये प्रत्येक नकाशे आणि संरचित निदान प्रक्रिया यादृच्छिकपणे घटक बदलण्यापेक्षा वास्तविक दोष शोधते. हीच प्रक्रिया तुम्हाला हे देखील स्पष्टपणे सांगते की दुरुस्ती कधी सुरू झाली आहे आणि बदली हे योग्य उत्तर आहे.
